PT100|PT1000热电阻导轨温度变送器 YY-RC605

部件型号：YY-RC605

服务热线：18666828040//18566296600

E-mail：yy@szyyny.com   联系人：销售工程师

商务咨询/技术支持：   详细资料：欢迎来电索取

YY-RC605系列PT100/PT1000热电阻导轨温度变送器（输出4~20mA或0~5V/10V）模块是为热电阻型(Pt100，Pt1000, Cu50, Cu100等)温度传感器配套的4~20mA输出、二线制电流输出导轨式（卡槽式/卡板式）专用模块。该模块属本安防爆型，具有较强的保护功能, 如电源反向保护功能及传感信号线开路时的报警输出功能。在传感器完全开路（不接）时，输出电流≤3.6mA，在使用中若传感器的负线断线时，输出电流≤3.6mA；当传感器的正线出现断路时，模块为保护性输出，最大电流不大于25±2mA。采用DIN35导轨式安装，方便简洁。

YY-RC605系列PT100/PT1000热电阻导轨温度变送器（输出4~20mA或0~5V/10V）

本品参数：高精度导轨温度变送器，温度范围：0~150℃，精度等级：±0.2%fs，输入信号为pt100，输出信号为0~5V，供电电压：24V Dc
二、技术指标
输入信号：二线制或三线制                                               输出信号：4～20mA Dc 二线制
工作电压：24V Dc（12V～30VDc）                                精度等级：0.1％，0.2%，0.5%
负载能力：0～500Ω                                                        温度系数：150ppm
电路板尺寸：89×21mm                                                  外壳尺寸：94×24 mm，H：41mm，轨槽宽36mm
工作环境：温度范围-25℃～+85℃，无腐蚀性气体
保护性输出电流：最大输出电流≤27mA, 最小输出电流≤3.6mA

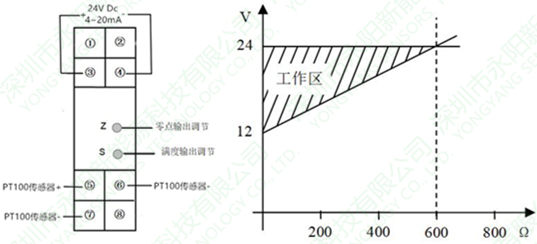

三，接线图与关系图

四，校验步骤
1、标定时，按以上典型接线图接线，在输入端接入标准电阻箱，在输出端接上24VDC稳压电源并串接上标准电流表。
2、改变信号源发生器（电阻箱），使之等于量程的下限值，调整电位器Z，使电流表的读数为4mA，改变信号源，使之等于量程的上限值，调整电位器S，使电流表的读数为20mA即可。例：输入型号为Pt100量程为0～100℃的温度变送器。正确接线后，电阻箱输出100Ω，调整电位器Z，使电流表读数为4mA；电阻箱输出读数为138.50Ω(即热电阻在100℃时相对应的电阻值），调整电位器S，使电流表的读数为20mA。
五、注意事项
1、请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符.
2、接线完成检查无误后方可通电.
3、用户在通电后若发现显示值与实际有所偏差，这属于正常现象（变送器是靠电位器调节，在运输中难免出现移动改变阻值）。这时只需要校验一下零点满点即可，参考校验器按步骤操作。
