两路数显隔离PT100导轨温度变送器 YY-RC341X

部件型号：YY-RC341X

服务热线：18666828040//18566296600

E-mail：yy@szyyny.com   联系人：销售工程师

商务咨询/技术支持：   详细资料：欢迎来电索取

YY-RC341X两路隔离PT100导轨温度变送器（带数显）它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将K/B/S/J/E/N/T型热电偶、PT100热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，本隔离模块的功能与特点：全智能、数字化、可编程；环境温度、零点、满量程补偿；极高的稳定性，确保准确度多年不变；电源、输入、输出、双回路间高度离；符合国际电工委员会IEC61000 相关抗电磁干扰标准。用户可通过编程器设定信号范围和信号类型；可高密度安装。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

YY-RC341X系列两路隔离PT100导轨温度变送器（带数显）

重要的技术参数
1、系统传输准确度：±0.5%×F·S(可订制±0.1%)
2、工作环境温度：-20~75℃
3、测量热电阻时允许的引线电阻：≤15Ω
4、冷端补偿温度精度： 1℃(预热时间30 分钟)
5、 电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω（需要更大的负载能力请在订货时说明）
6、电压输出时的内部阻抗：250Ω
7、输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc
8、抗电磁干扰度：符合IEC61000-4-4：1995 中第三类工业现场对抗电磁干扰的要求
9、供电电源：直流： DC24V±10% V 交流： AC95～ 265V
10 、输入功率：1.3～2.5W(与型号有关)
11 、外形尺寸：宽×高×深：22.5×100×115mm

12 、更为详细的技术指标请参见《产品样本及技术手册》

选型说明
1、输入信号类型
热电偶：K、E、S、B、J、R、N、T
热电阻：Pt100、Cu100、Cu50、BA1、BA2
其它输入、输出类型另行特殊订制；
2、单回路输入最多可以有两路输出，双回路输入每路只能对
应一路输出；
3、双回路产品输入信号如需不同，请与本公司联系；
3、含通讯产品仅单输入，并且只有单路输出加通讯接口。

输出状态
1、在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。
2 、用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。
3、关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。

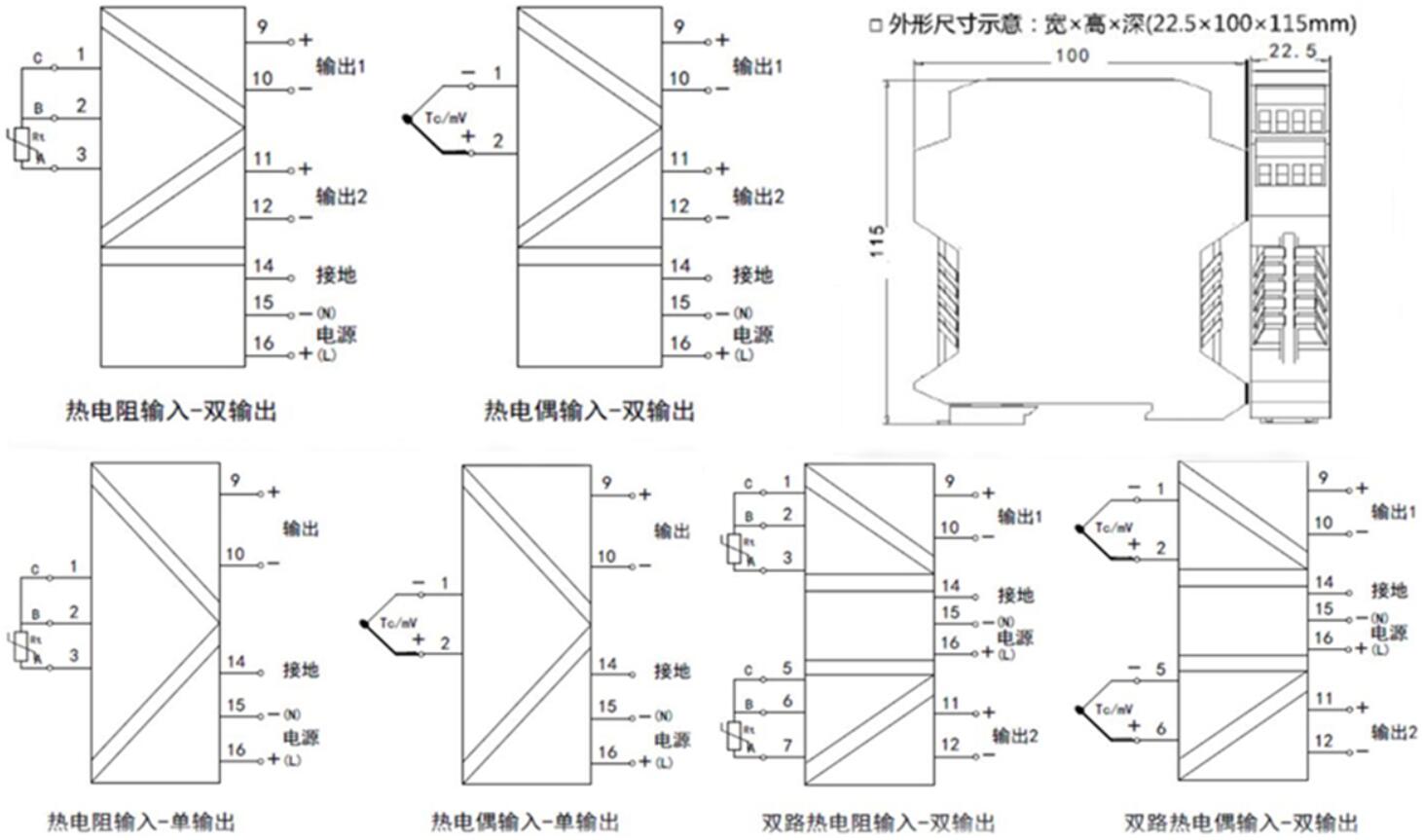

接线图
24V 和220V 供电产品的电源线接入电源端子L、N 之间，L 接相线（正极），N 接零线（负极）。

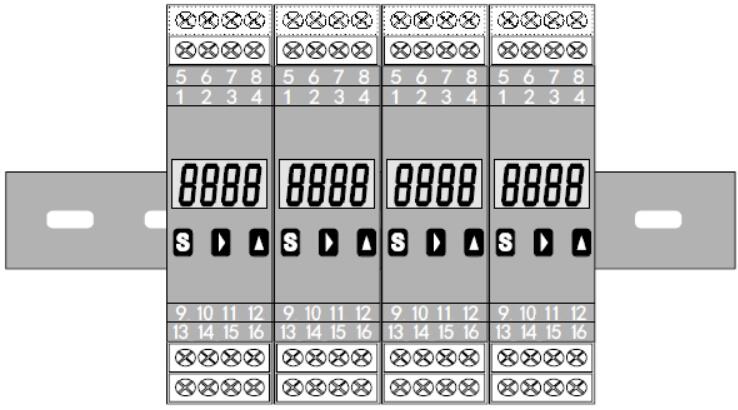

安装方法
35mm 导轨式安装,安装时请注意卡位稳定、牢固。
请尽可能垂直安装，以利于仪表内部热量散发
