PT100|PT1000|热电偶四通道温度控制仪器|可带RS485

部件型号：YY-F460

服务热线：18666828040//18566296600

E-mail：yy@szyyny.com   联系人：销售工程师

商务咨询/技术支持：   详细资料：欢迎来电索取

YY-F460型仪表是四通道智能温度控制仪表，可以同时配接4路传感器PT100/PT1000温度传感器及K,J,R,S型热电偶，独立的自整定模式和独立的PID参数，同时对4路温度进行控制精确控制，可与计算机RS485串口通讯或驱动微打定时打印，通讯协议采用国际通用的MODBUSRTU协议，能与PLC或触摸屏构成集中控制管理系统，能更好的满足客户在各类复杂多变的环境下使用的需求，并广泛应用与汽车、机场、机房、食品药品生产等行业。

PT100/PT1000/热电偶四通道温度控制仪器（可带RS485）

一、技术性能
1、输入类型：CU50（-50.0～150.0℃）、Pt100（-19.9～600.0℃）、、Pt100（-19.9～600.0℃）、
             K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、S（0～1600℃）、T（-50.0～400.0℃）
   注①：当用户订货指定输入信号为0～5V、1～5V模以信号时，仪表就不再支持以上各种热电偶、热电阻信号输入，
   注②：本仪表为多通道仪表，能接多只传感器。但必须要选配隔离型的传感器。以热电偶为例：热电偶的两根线都
             不能与金属外壳导通。否则会出现测温不准等状况。
2、控制方式：二位式控制、PID控制
3、输出方式：继电器
4、测量精度：±0.5F•S±1字，附加冷端补尝误差±1℃
5、工作电源：220V AC  功耗：小于4W
6、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
7、外型尺寸： 160×80×110mm    开孔尺寸：152×76mm
                         96×96×110mm    开孔尺寸：92×92mm
二、仪表面板

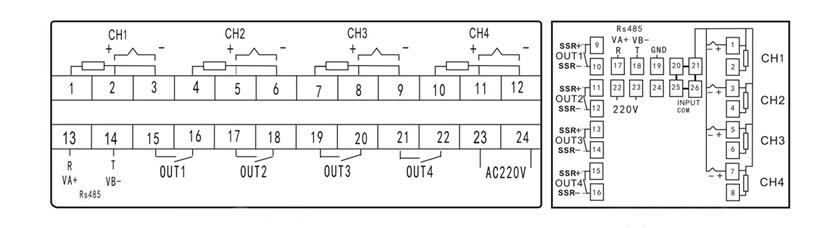

三、仪表接线（仅作参考，以仪表上接线图为标准）

四、仪表使用

1、一级菜单设置

按功能键（SET键）3秒，进入一级菜单，此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值，可分别按◄（移位键）、▲、▼三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。

2、二级菜单设置

各通道参数分别按CH1、CH2、CH3、CH4三秒进入相对应的通道菜单项，可按◄、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见下表：

五、自整定操作

首先设置好设定值，然后进入菜单，将回差设为0.5～1左右，将AT设置为1，仪表进入自整定状态，相应显示窗闪烁显示“AT”字符，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的P、I、D等参数并保存，仪表复位进入控制状态。

六、错误信息

1．    当仪表窗口显示“HH或LL”时，请检查传感器接线是否正确。

2．    当发现通道间温度互相有影响时，请检查所配传感器是否为隔离型的。
