PT100|PT1000|热电偶16通道温度巡检仪器|可带RS485 YY-F1660
部件型号：YY-F1660
服务热线：18666828040//18566296600
E-mail：yy@szyyny.com 联系人：销售工程师
商务咨询/技术支持：
详细资料：欢迎来电索取
YY-F1660多路巡检仪是一种采用计算机技术的十六通道智能温度控制仪表。仪表采用双排数码管分别同时显示当前通道号与对应的测量值，当前通道同时有指示灯显示，可定点或巡环显示，上下限报警触点输出,可以同时配接16路传感器PT100/PT1000温度传感器及K,J,R,S型热电偶信号自由输入，可与计算机RS485串口通讯或驱动微打定时打印，通讯协议采用国际通用的MODBUSRTU协议，能与PLC或触摸屏联接构成集中控制管理系统，能更好的满足客户在各类复杂多变的环境下使用的需求，并广泛应用与汽车、机场、机房、食品药品生产等行业。
PT100/PT1000/热电偶十六通道温度巡检仪器（可带RS485）
一、技术性能
1、输入类型：CU50（-50.0～150.0℃）、Pt100（-199～600.0℃）、Pt1000（-199～600.0℃）、
K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、S（0～1600℃）
注①：当用户订货指定输入信号为0～5V、1～5V模以信号时，仪表就不再支持以上各种热电偶、热电阻信号输入，
注②：本仪表为多通道仪表，能接多只传感器。但必须要选配隔离型的传感器。以热电偶为例：热电偶的两根线都
不能与金属外壳导通。否则会出现测温不准等状况。
2、报警继电器触点容量：220V 3A（阻性）
3、测量精度：±0.5F•S±1字，附加冷端补尝误差±1℃
4、工作电源：AC220V 50Hz 功耗：小于5W
5、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
6、外型尺寸： 160×80×130 开孔尺寸：152×76 （mm）

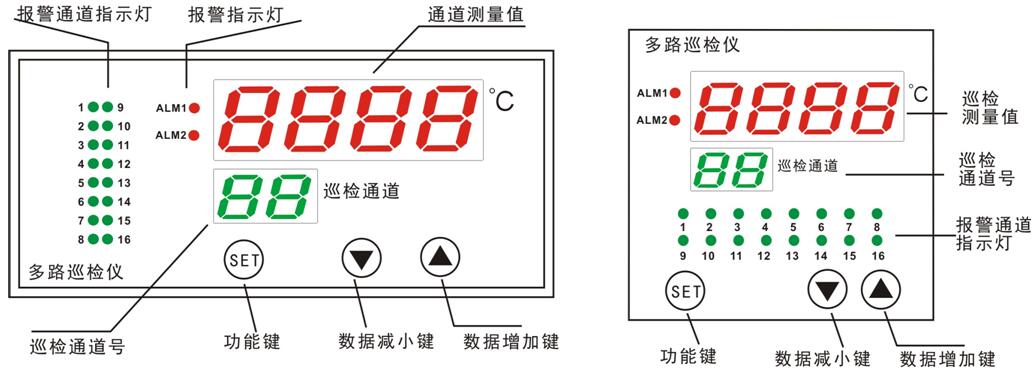

二、仪表面板

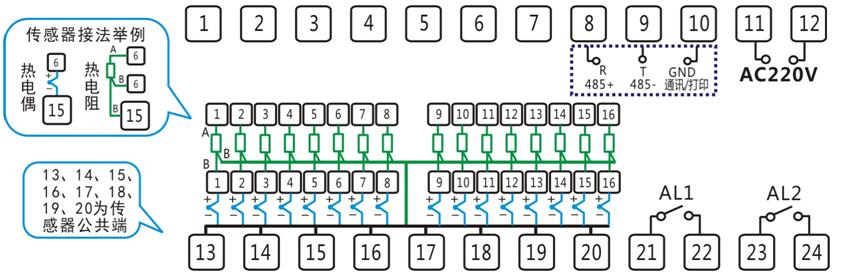

三、仪表接线（仅作参考，以仪表上接线图为标准）
注： 1：打印机接口接线，本仪表打印采用TTL电平接口方式， ‘R’接打印机忙线，‘T’接打印机数据线， GND接打印机地线上，其它线不用接。
2：仪表的通讯、打印功能不能同时兼有，两者选其一。
四、仪表使用
1、仪表正常的显示状态
①正常使用中，上排显示窗显示当前通道测得的温度值，下排显示窗显示当前通道号，当前通道同时有指示灯显示。设置参数时下排显示参数符号，上排显示设定值。
②按SET键3秒，可进入参数菜单，按▼键或▲键，即可对参数进行规定范围内任意值设定，长按▼键或▲键可实现快速连减或快速连加；按SET键＆▼键可中途退出菜单。
③自动巡检状态下，按▼或▲键3S进入通道定点或循环显示设置状态, 按▼或▲键将下排窗口值设置为1～LU的某通道数时，仪表将定点显示该通道测量值, 将该值设置为0时或按SET键, 仪表恢复为循环显示状态,
④有报警输出时报警指示灯亮，若上限报警，则相应通道指示灯闪烁；若下限报警，则相应通道指示灯常亮。
= 5 \* GB3 \* MERGEFORMAT ⑤打印功能时间参数设置（仅在带打印功能时有）：同时按住SET键＆▼键、▲键三键3秒钟以上，进入打印时间设定状态。
⑥手动即时打印（仅在带打印功能时有）：按SET+▲键 3秒， 仪表将即时打印数据一次。
2、仪表基本参数的设置
序号 | 地 址 | 符号 | 名称 | 设定范围 | 说明 | 出厂值 | ||||||
下排显示值 | 通道定点巡检值 | 由Lu决定 （0～16） | 当用户需要对某通道定点巡检时，可将该参数值设置为该通道号即可，若该值为0时，则为自动巡检状态 | 0 | ||||||||
0 | 0000H | LC | 密码锁 | 0~255 | LK＝18时，可修改所有参数值 | 18 | ||||||
1 | 0001H | Sn | 传感器输入类型 | － | CU50; PT100; K； E； J; | － | ||||||
2 | 0002H | A1 | 上限报警 | 全量程 | 当测量温度＞A1时，产生上限报警（指示灯闪烁） | － | ||||||
3 | 0003H | A2 | 下限报警 | 全量程 | 当测量温度＜A2时，产生下限报警（指示灯常亮） | － | ||||||
4 | 0004H | dp | 显示精度 | 0～1 | dp=0无小数点； dp=1显示小数点 | 0 | ||||||
5 | 0005H | Lu | 通道数设置 | 1～LP | 用户可在出厂值范围内，调整所需通道数 | － | ||||||
6 | 0006H | t1 | 巡检间隔时间 | 4～120秒 | 用户设置该参数，可自定义巡检间隔时间 | 4 | ||||||
7 | 0007H | t2 | 通讯地址/打印时间 | 1~9999 | 串口通讯功能时，‘t2’表示每路的通讯地址 带打印功能时，‘t2’表示定时间隔打印时间（分） | － | ||||||
8 | 0008H | bt | 通讯波特率 | － | 1200 、2400、4800、9600（打印功能时无意义） | 9600 | ||||||
10 | 000AH | OP | 输出方式选择 | 0～2 | 0：无 1：带RS485通讯功能 2：带打印功能 | 按客户 要求 | ||||||
11 | 000BH | C1 | 第1路传感器误差修正 | |||||||||
……….. | ……. | |||||||||||
26 | 001AH | C16 | 第16路传感器误差修正 | |||||||||
同时按住SET键＆▼键、▲键三键3秒钟以上，进入打印时间设定状态。 | ||||||||||||
125 | yer | 年 | 0～99 | 设置年份参数 | － | |||||||
126 | yu | 月份 | 1～12 | 设置月份参数 | － | |||||||
127 | dA | 日期 | 1～31 | 设置日期参数 | － | |||||||
128 | Ho | 小时 | 00～23 | 设置小时参数 | － | |||||||
129 | FE | 分钟 | 00～59 | 设置分钟参数 | － | |||||||
五、注意事项：
1、所配传感器必须为隔离型的。
2、若发现仪表所有数字显示跳动，请检查仪表的工作电压是否正常，并使之符合规定。
3、通电后一直在上排显示窗显示“HH”，请检查传感器是否断线，短路其它接线情况。
4、若有任一通道发生上限报警, 则该通道指示灯闪烁, , ALM1灯点亮, 该继电器吸合; 若有任一通道发生下限报警。
5、该通道指示灯常亮, ALM2灯点亮, 该继电器吸合。
6、发现参数不能改，请检查‘LC’是否为18。
